什么是mn13高錳鋼?

　　高錳鋼也叫哈德菲爾德鋼，是1882年由英國的R.A.Hadfield發明的性能優良的耐磨鋼，具有明顯的形變硬化特性，屬Fe-Mn-C系奧氏體錳鋼。經典高錳鋼公稱錳的質量分數為13%。ISO國際標準牌號為GX120Mn13，我國國標為ZGMn13系列，德國DIN標準為G-X120Mn13，俄羅斯國家標準為110Γ13Π等。從圖2-1所示的Fe-Mn-C三元系w(Mn)為13%時的截面相圖可以看出，S、E等臨界點均明顯左移，當碳的質量分數為1. 3%的高錳鋼結晶時，首先從液態金屬中有γ相的核心形成，伴隨著奧氏體枝晶的長大，γ相和液相的成分都在改變。開始形成的γ相中碳含量較低，而與之相鄰的液相中碳的濃度較高。在固相和液相中均產生成分的擴散。結晶終了時所得到的是單相奧氏體組織。

　　Mn13高錳鋼性能有什么影響?

　　錳是高錳鋼中的主要合金元素，對高錳鋼的力學性能和耐磨性影響較大。表2-5和表2-6列出了錳含量對高錳鋼力學性能和沖擊韌度的影響，錳含量增加時，高錳鋼的強度和沖擊韌度增加，塑性變化不明顯。另外，錳還是促使奧氏體枝晶生長迅速的元素，錳含量高使導熱性能下降，高錳鋼鑄件中各部位的溫差增加，鑄件結構不均勻所引起的熱裂會更加嚴重。因此，薄壁鑄件錳的質量分數可適當降低至10. 0%~11. 5%。而厚壁鑄件為保證熱處理時不析出碳化物，一般要求錳的質量分數不低于12. 0%~12. 5%。結構復雜、受力狀況復雜的鑄件以及強沖擊工況條件下工作的高錳鋼鑄件，也要求錳的質量分數不低于12. 0%～12. 5%，反之可適當降低錳含量。

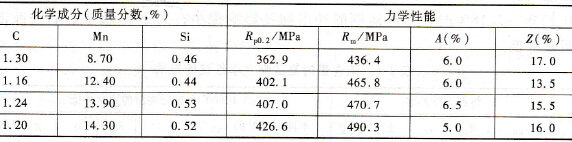

　　表2-5 錳含量對高錳鋼力學性能的影響
